力士乐液压泵水平垂直安装方法及安装位置比较

发布时间:2021-05-29 11:08:27 浏览次数:5797

流量160L/min 及以上的力士乐液压油泵不建议安装在油箱上,160L/min以下的力士乐液压油泵可安装于油箱上,但要确保油箱盖有足够的刚度。与原动机的输出轴安装力士乐液压油泵精度( 同心度、垂直度) 0.05mm。在试运行前,力士乐液压油泵内必须灌满油液并在工作时保持充满。为了减低噪声,提高液压系统的可靠性,建议所有力士乐液压油泵尽可能下置于油箱安装油泵。进油管路不允许安装力士乐液压油泵滤网,建议系统采用出油或系统回油管路过滤。

1、垂直安装力士乐液压油泵(轴端向上)

安装力士乐液压油泵前先灌满油液并使其处于水平位置。

1.1 安装力士乐液压油泵于油箱内

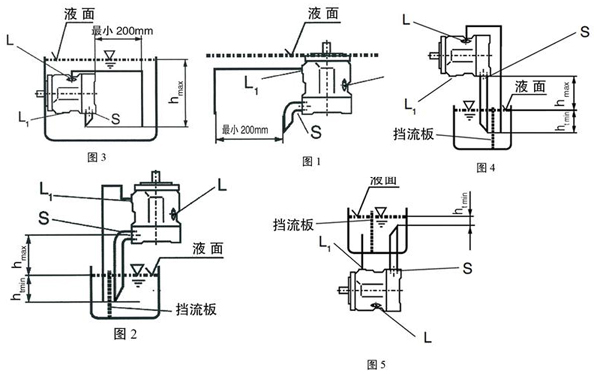

a、当油箱的最低液压高于或等于安装法兰面时,将力士乐液压油泵的L堵死,而将L1和进油口S打开,建议按图1配管。

b、如果油箱的最低页面低于力士乐液压油泵的安装法兰面,则封闭泄油口L,泄油口L1及进油口S按图2配管,并参加1.21节。

1.2安装力士乐液压油泵在油箱外面

在安装前请将力士乐油泵置于水平位置并灌满油液。如安装力士乐液压油泵于油箱的上方,参见图2。

1.2.1 在静态和动态情况下力士乐液压油泵的最低吸油压力均为Pabsmin=0.8bar

1.2.2 此种方法安装力士乐液压油泵时最大吸油口高度h max =500mm; 具体视 吸油管路的阻力损失而定。阻力损失较大时,吸油高度尽量要小,吸油口的最小浸没深度h tmin =200mm。


2、水平安装力士乐液压油泵(轴端水平)

水平安装力士乐液压油泵时应确保泄油口“L”或“L ”处于顶部。

2.1 安装力士乐液压油泵在油箱内

a、当油箱的最低液面在力士乐液压油泵顶端之上时,把泄油口L1堵住,泄油口L、进油口S配管参见图3.

b、当油箱的最低页面低于力士乐液压油泵的顶部时,将泄油口L1堵住,泄油口“L”、进油口“S”的配管要求参见图4,注意 tmin=200mm, m力士乐液压油泵x=500mm 。

2.2 安装力士乐液压油泵在油箱外面

将位于下面的泄油口“L”或“L 堵住,将油泵壳体内灌满油。

a、安装力士乐液压油泵在油箱上,泄油口L及进油口S配管请参见图4.

b、如安装力士乐液压油泵在油箱下,泄油口L1及进油口S配管请参见图5.
